SOMMER Garagentorantrieb S 9110 Base+

Beschreibung zu SOMMER Garagentorantrieb S 9110 base+

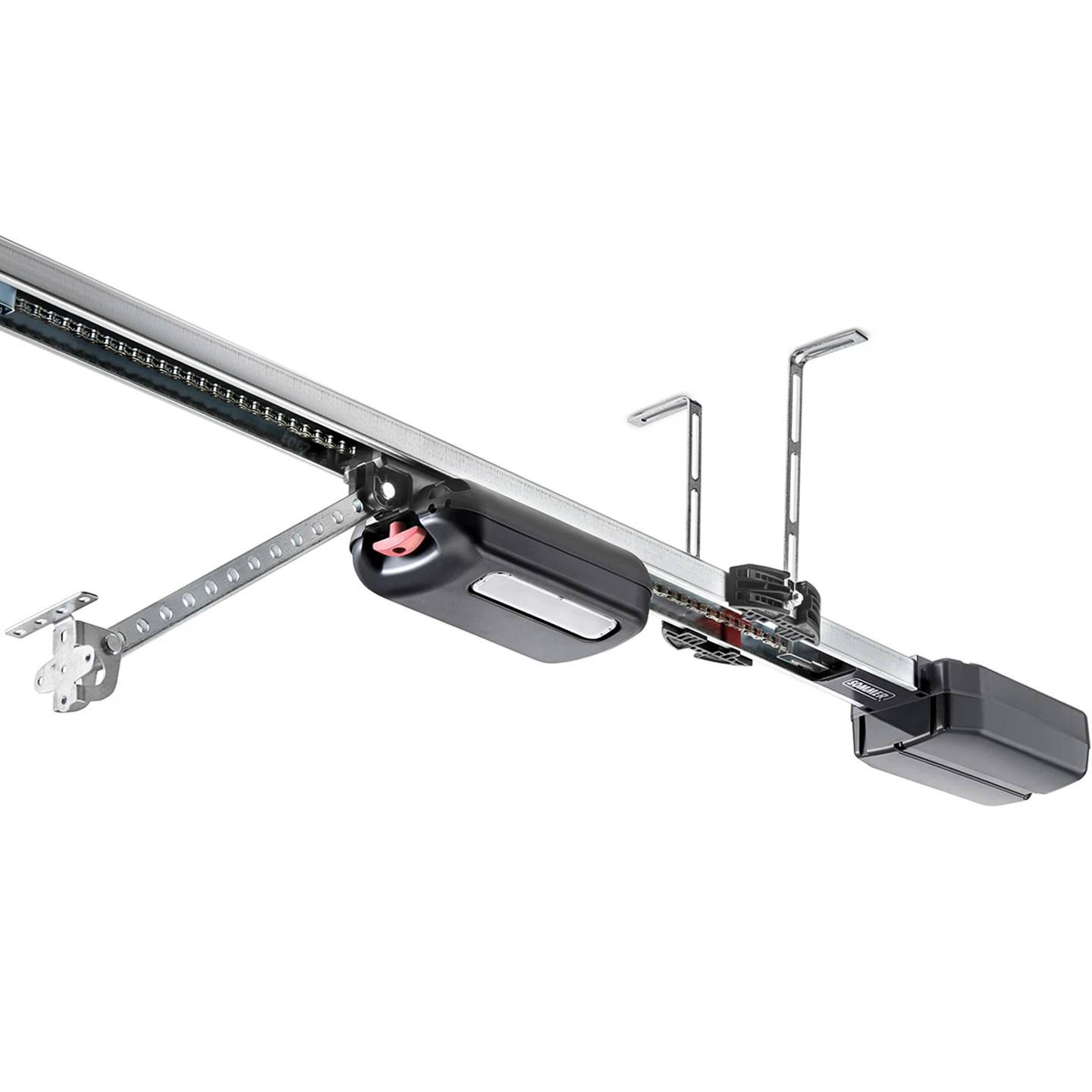

Beim SOMMER Garagentorantrieb S 9110 base+ handelt es sich um das stärkste Modell der Baureihe. Er ist mit einer maximalen Zug- und Druckkraft von 1100 N für max. 8000 mm breite und max. 200 kg schwere Garagentore geeignet. Der Antrieb wird hier immer als einbaufertiges Komplettset inkl. Führungsschiene, Deckensteuerung, Laufwagen und Handsender geliefert. Somit ist alles enthalten, was zur Installation und für den Betrieb des Antriebs erforderlich ist. Mit optionalem Zubehör kann der Funktionsumfang erweitert werden.

Lieferumfang

• Laufwagen mit Antriebsmotor und eingebauter Motorsteuerungsplatine
• interner, bidirektionaler SOMloq2-Funkempfänger (868,95 MHz, 4 Kanäle, 40 Funkspeicherplätze)
• interne Beleuchtung, bestehend aus besonders lichtstarken SMD-LEDs (im Laufwagen eingebaut)
• Laufschiene (C-Profil, 3-teilig) für Sektionaltore bis 2500 mm und Schwingtore bis 2750 mm Höhe
• Rollenkette 1/2″ x 1/8“, 239 Glieder, als feststehende Kette innerhalb der Laufschiene
• Deckensteuerung am hinteren Ende der Laufschiene mit darin befindlicher Steuerungsplatine
• SOMMER Deckenaufhängung Laufschiene
• SOMMER Montagebeutel GTA inkl. Kettenspanner und Sturzbefestigung
• Schubarm für Torblatt, Lochabstand 325 mm
• Beschlagset für Tor inkl. Torbeschlagswinkel einteilig und zugehörigen Schrauben und Ben-Bolzen
• Befestigungsmaterial
• vorprogrammierter SOMMER Handsender Pearl Vibe, schwarz-rot mit Vibrationsfunktion

Der SOMMER Torantrieb base+ – zuverlässiger und kraftvoller Garagentorantrieb

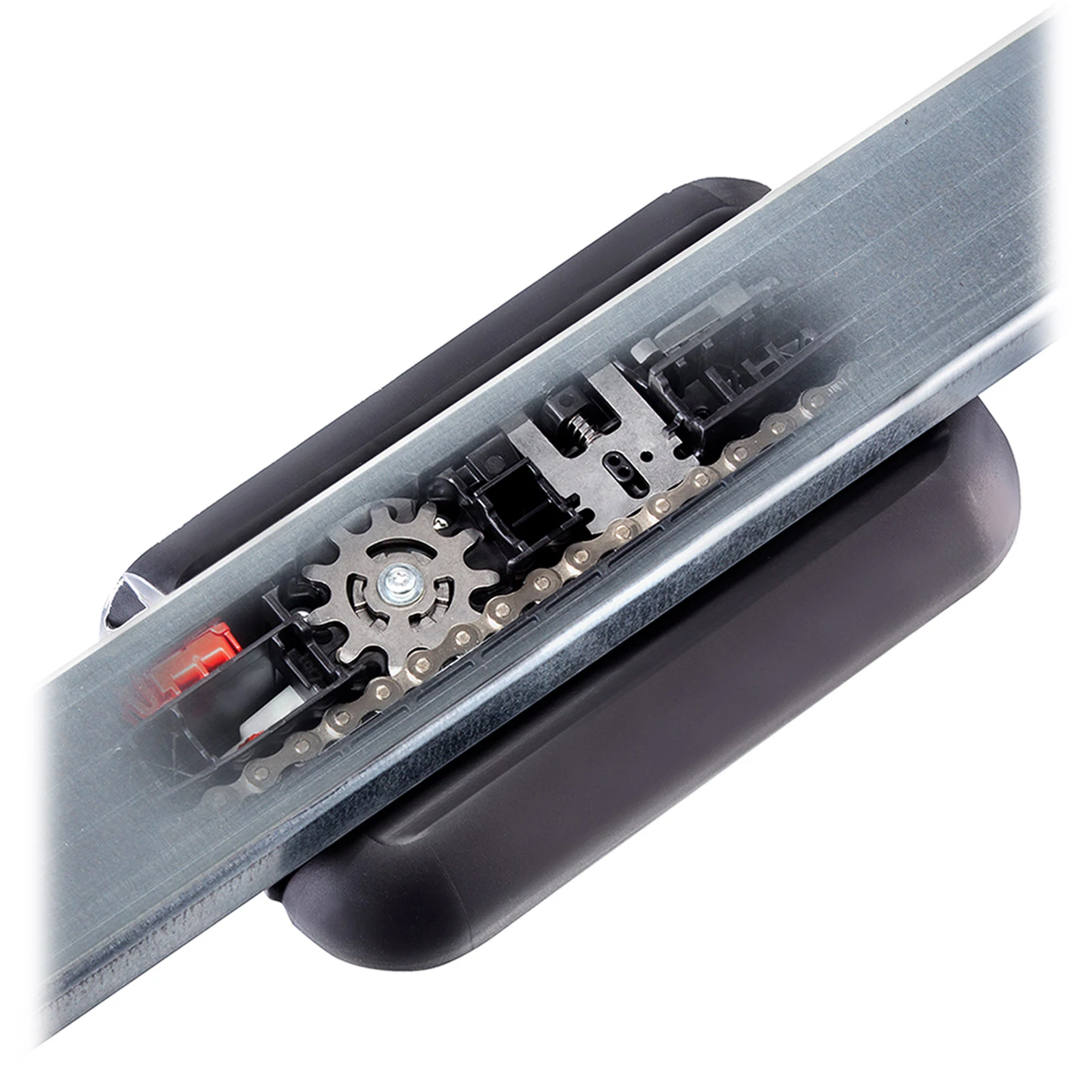

Die Torantriebe der Baureihe base+ wurden vom Hersteller SOMMER als Nachfolger der bewährten Antriebe Marathon, Sprint und Duo entwickelt. Folglich haben auch die base+ Modelle das Konzept einer auf der Antriebsschiene mitfahrenden Motoreinheit (Laufwagen) übernommen. Dieses Prinzip, bei welchen nicht nur ein Führungsschlitten, sondern die gesamte Antriebseinheit mitfährt, hat den Vorteil, dass es gegenüber herkömmlichen Antrieben besonders leise ist. Beim S 9110 base+ wird so eine durchschnittliche Schallemission von weniger als 59 db(A) erreicht. Ein weiterer Vorteil ist, dass die in der Antriebsschiene feststehende Kette wartungsfrei ist, sodass ein regelmäßiges Ölen nicht nötig ist. Zudem sind Antriebe mit diesem Funktionsprinzip deutlich langlebiger als Modelle mit mitlaufender Kette.

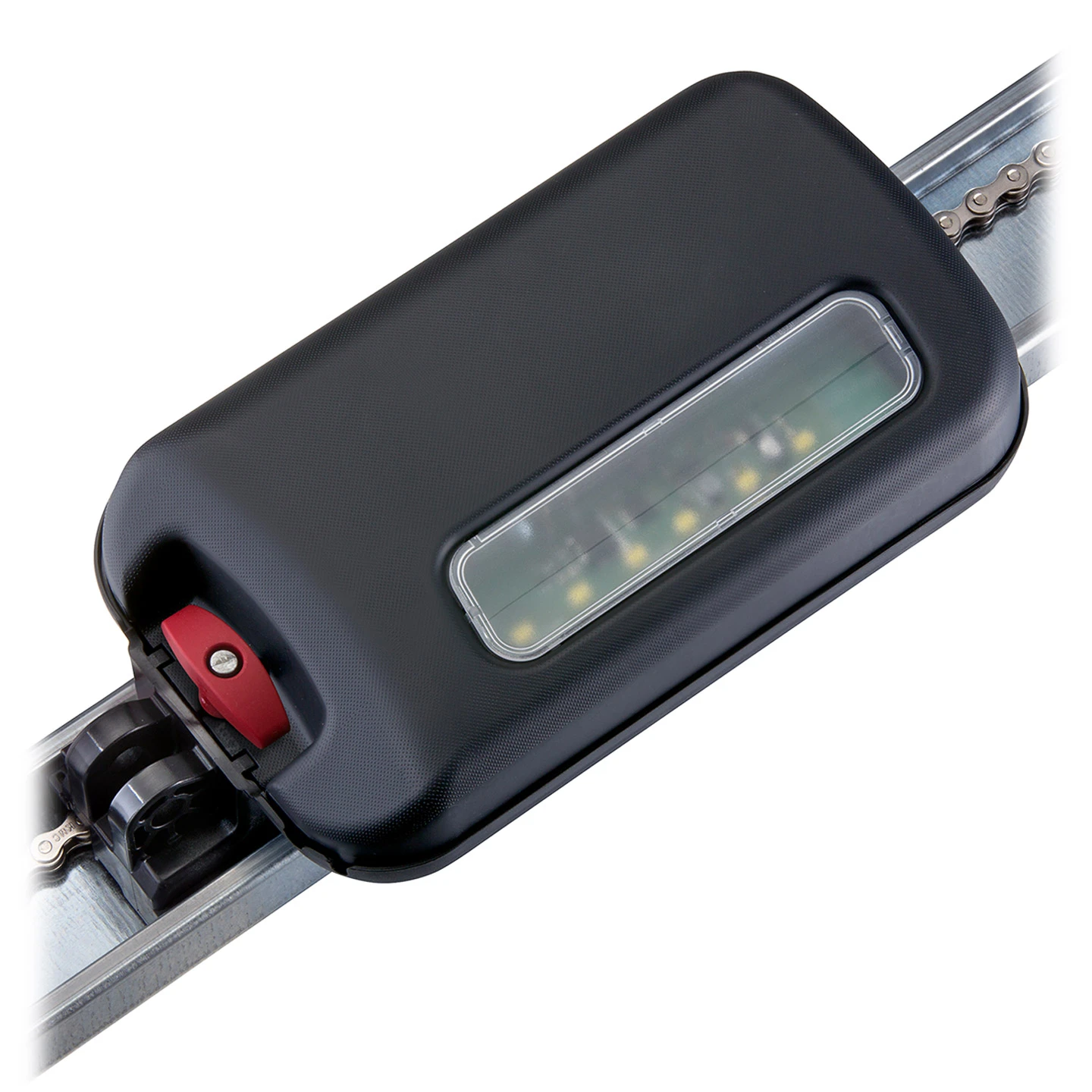

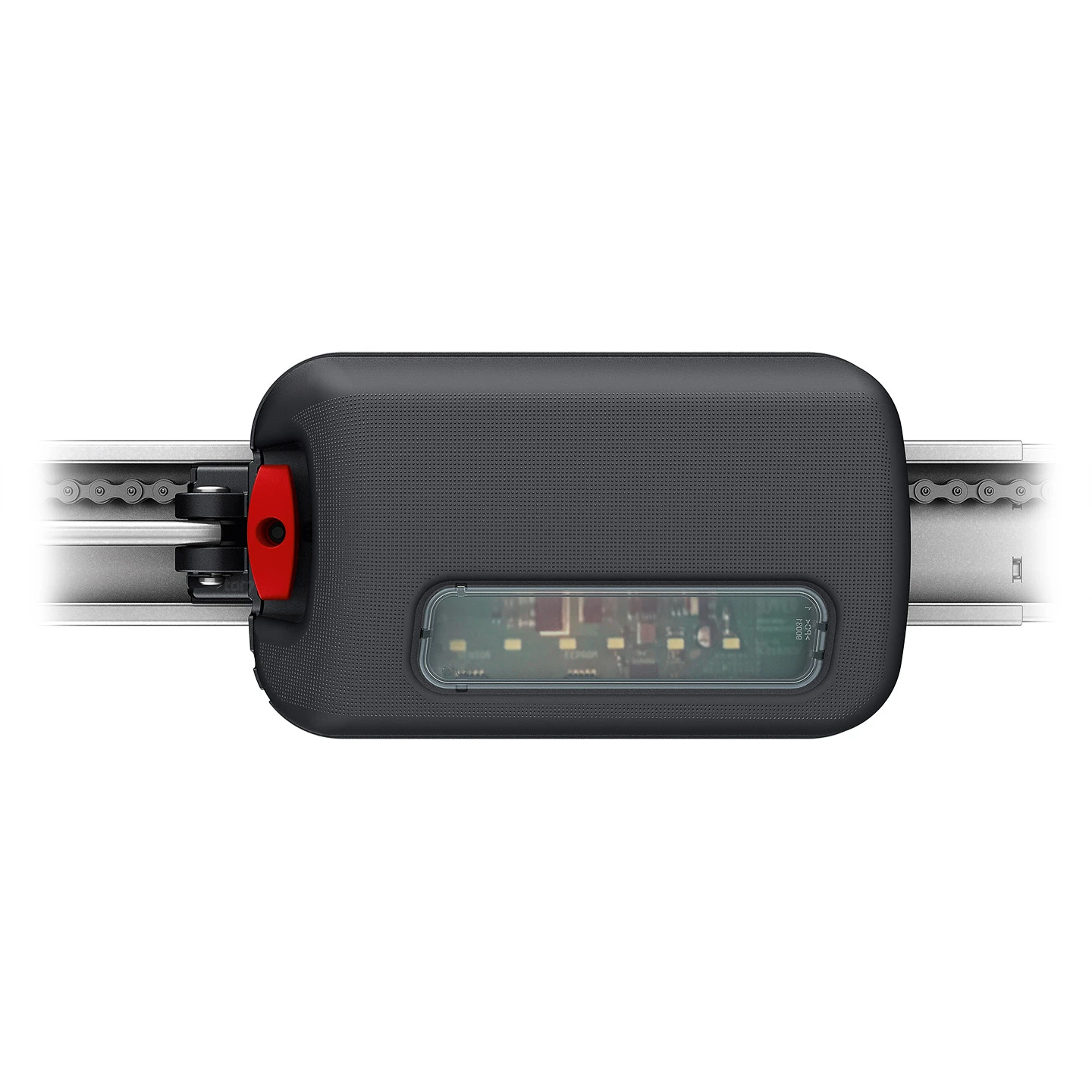

Garagentorantriebe der Baureihe SOMMER base+ zeichnen sich durch optische und technische Weiterentwicklungen aus. So wurde erstmals eine lichtstarke und sparsame Beleuchtung mit sechs SMD-LEDs in den mitfahrenden Laufwagen eingebaut. Der Stromabnehmer des Laufwagen wurde verbessert, sodass das Verschleißrisiko minimiert und die Betriebsdauer verlängert wird. Zudem sind die neuen Abnehmer noch zuverlässiger darin, die 24 V Niederspannung von Schiene und Kette aufzunehmen.

Insgesamt sind drei verschiedene Versionen des base+ Torantriebs erhältlich. Die hier vorgestellte Version S 9110 ist mit ihrer maximalen Zugkraft von 1100 N die leistungsstärkste davon. Dieser Antrieb kann dabei Garagentore mit einem maximalen Gewicht von 200 kg und einer Torbreite bis zu 8000 mm bewegen. Handelt es sich um deutlich kleinere Torblätter, so sind auch weniger starke, aber dafür deutlich günstigere Antriebe der Baureihe erhältlich. Die ebenfalls hier erhältlichen Modelle SOMMER Garagentorantrieb S 9060 base+ und SOMMER Garagentorantrieb S 9080 base+ können Torgewichte bis zu 120 kg bzw. 160 kg bewegen.

Technische Daten

Eigenschaften	S 9110 base+
maximale Zug- und Druckkraft:	1100 N
Öffnungsgeschwindigkeit:	18 cm/s
Gesamtgewicht (Antrieb + Schiene):	13 kg
Bewegungshub (mit 3-teiliger Schiene):	2750 mm
max. Bewegungshub (mit 4 x 1096 mm Schienenverlängerung):	7100 mm
Gesamtlänge (Schiene + Steuerung):	3554 mm
maximale Torfläche (leichtgängiges Sektionaltor):	20,00 m²
maximales Torgewicht:	200 kg
maximale Torbreite:	8000 mm
maximale Höhe Schwingtor:	2750 mm
maximale Höhe Sektionaltor:	2500 mm
Standby:	1 W
Beleuchtung:	6 SMD-LED
Einsatz-Temperaturbereich:	-25 bis +65 °C
Funkstandard:	868,95 MHz SOMloq2



Deckensteuerung, Laufwagen und Anschlüsse für Zubehör

Torantriebe der Reihe SOMMER base+ sind daran zu erkennen, dass die Antriebssteuerung in der Deckensteuerung am hinteren Ende der Laufschiene befestigt ist. In dem Gehäuse der Deckensteuerung ist die Hauptsteuerplatine untergebracht, die zugleich zum Anschluss von stationärem Zubehör dient. Als stationäres Zubehör werden all jene Komponenten verstanden, die nicht mit dem Laufwagen mitfahren können. Zu diesem gehören externe Taster, Schlüsseltaster, externe Funkempfänger, Lichtschranken, Zusatzrelais oder zusätzliche Beleuchtungen.

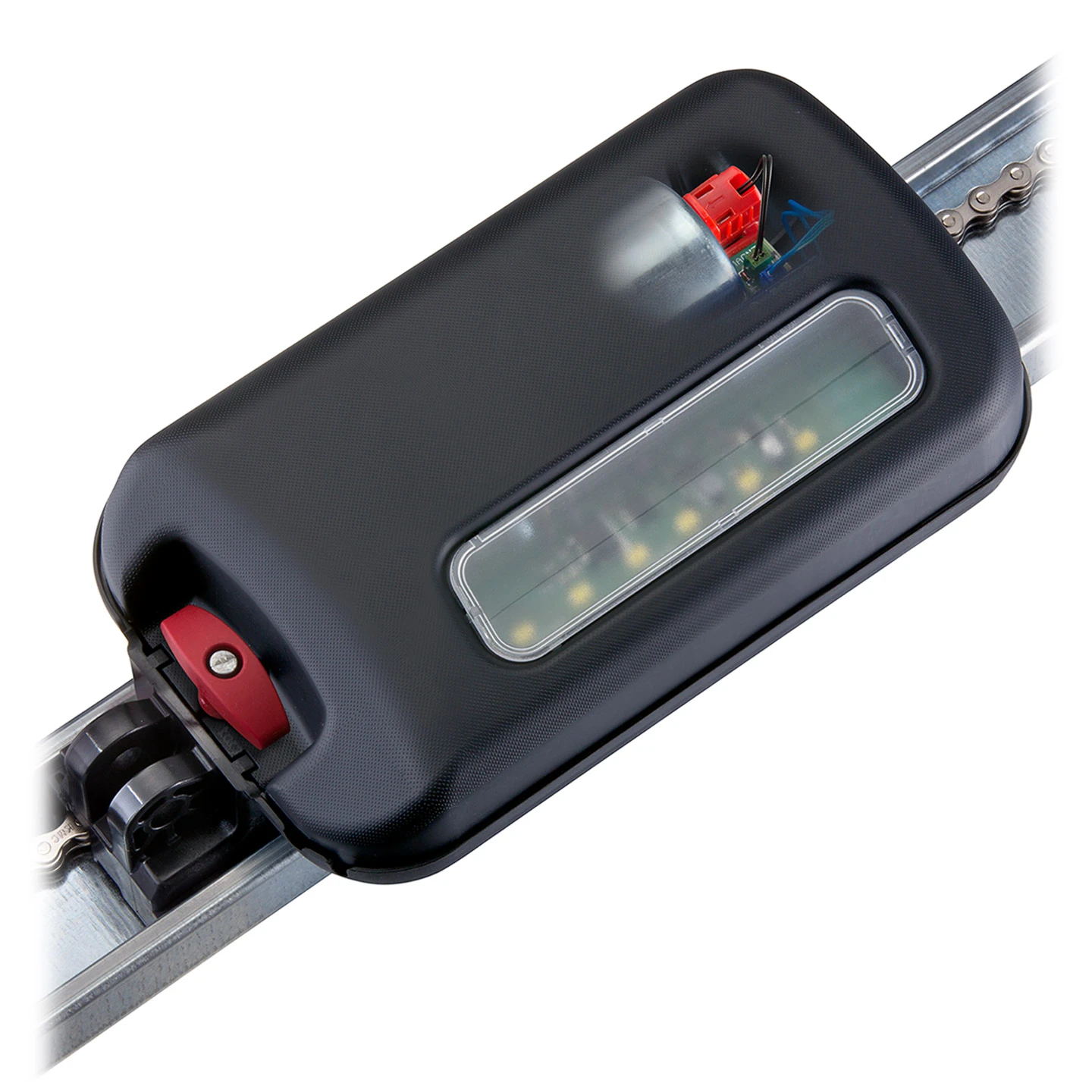

Neben der Hauptsteuerungsplatine gibt es noch eine weitere Steuerplatine, die sich innerhalb des Laufwagens befindet. Die sogenannte Motoranschlussplatine ist mit einem modernen Hall-Sensor ausgestattet, der permanent die aktuelle Position des Torantriebs erfasst. Des Weiteren sind auch auf dieser Platine zahlreiche Anschlussmöglichkeiten für Zubehör untergebracht. Es handelt sich hierbei meistens um Steckplätze für mitfahrendes Plug-And-Play-Zubehör, wie z. B. Bewegungsmelder, Parkpositionslaser, Buzzer oder Feuchtigkeitssensoren. Aber auch mitlaufende Sicherheitseinrichtungen, wie etwa Schließkantensicherungen oder Schlupftürkontakte, können am Laufwagen angeschlossen werden. Der Vorteil bei SOMMER ist dabei, dass im Gegensatz zu klassischen Antrieben keine Spiralkabel verwendet werden müssen.

SOMloq2-Funkstandard

Mit den neuen Garagentorantriebe base+ und pro+ wurde bei SOMMER erstmals der neue auf 868,95 MHz basierende Funkstandard SOMloq2 eingeführt. Es handelt sich hierbei um eine Weiterentwickelung des bewährten Standards SOMloq Rolling Code. Der im Laufwagen untergebrachte Funkempfänger ist erstmalig rückmeldefähig (bidirektional) und kann somit auch Informationen zurück an den Sender schicken. Zudem sind alle Funkcodes mit einer 128 Bit Verschlüsselung versehen, die es für Unbefugte nahezu unmöglich macht, die Codes auszulesen bzw. zu kopieren. In den aktuellen SOMMER Garagentorantrieben sind immer 4-Kanal-Empfänger eingebaut. An diesen lassen sich die vier Funktionen Impuls (CH1), Teilöffnung/Licht (CH2), Richtungswahl Tor-Auf (CH3) und Richtungswahl Tor-Zu (CH4) programmieren.

Der im SOMloq2-Empfänger eingebaute interne Speicher ist ausreichend für bis zu 40 unterschiedliche Funkbefehle, welche jeweils einer einzelnen Handsendertaste entsprechen. Bei der Verwendung von vollständig angelernten 4-Befehl-Handsendern, wie beispielsweise dem PEARL Vibe, reicht der Speicher also für maximal 10 Handsender aus. Werden mehr Sender benötigt, etwa weil sich der Antrieb in einer Sammelgarage befindet, so ist das zusätzliche Speichermodul SOMMER Eprom Memo erhältlich. Mit diesem Zubehör lässt sich die Speicherkapazität auf bis zu 450 Funkbefehle erweitern.

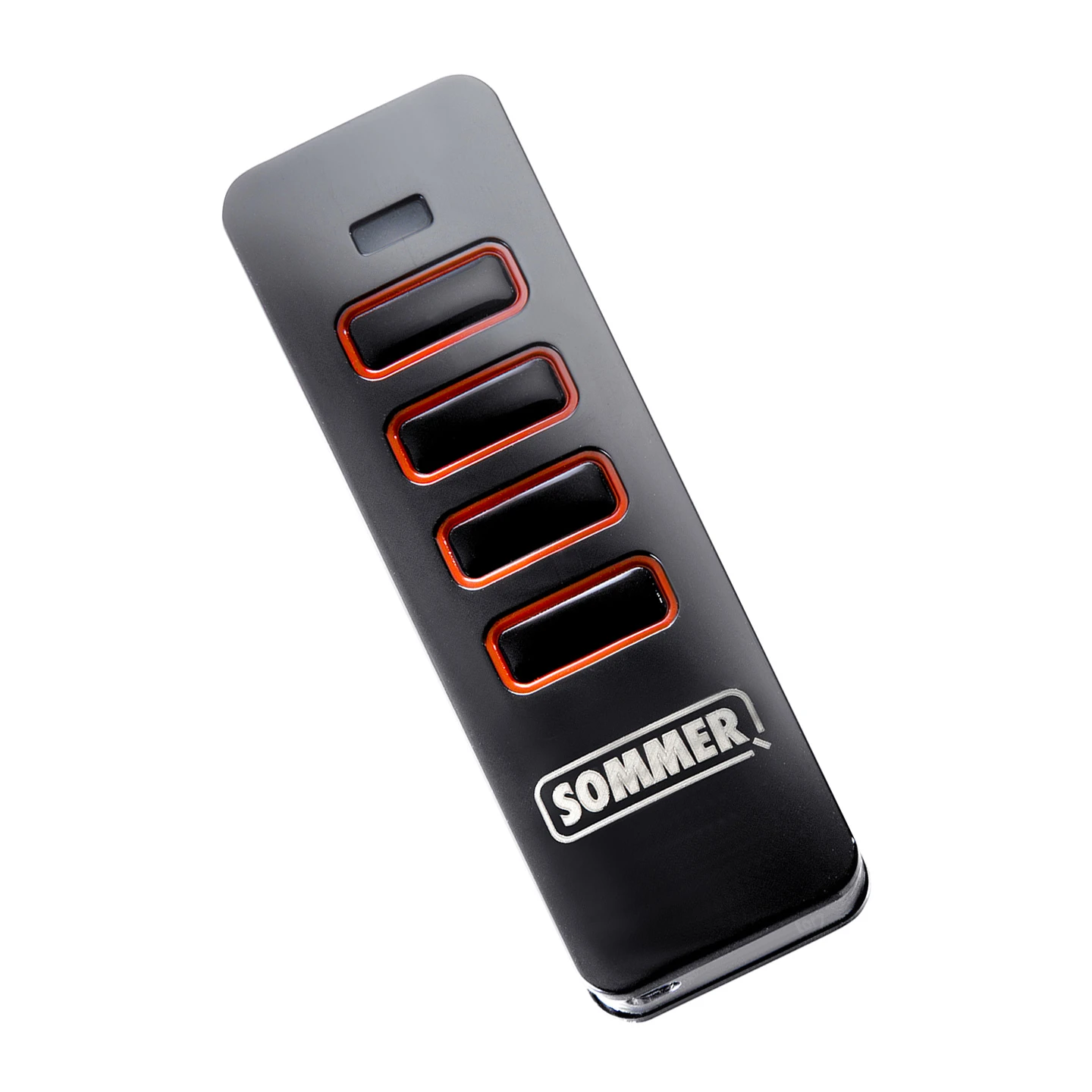

Bei dem Torantrieb S 9110 base+ wird standardgemäß immer ein 4-Befehl-Handsender Pearl-Vibe mitgeliefert, dessen erster Funkkanal auf die Funktion Impuls vorprogrammiert ist. Die Bezeichnung Vibe besagt, dass der Sender mit einer speziellen Vibrationsfunktion ausgestattet ist. Immer wenn ein Befehl erfolgreich an den Antrieb gesendet und ausgeführt wurde, wird dies durch ein kurzes Vibrieren quittiert. Der 4-Befehl-Handsender kann auf insgesamt vier Funktionen an einem Antrieb oder auch je einer Funktion an vier Antrieben angelernt werden. Hierbei kann es sich um Antriebe mit dem neuen SOMloq2- als auch um Geräte mit älteren SOMloq-Rolling-Code-Empfänger handeln.

Hinweis: Im Gegensatz zum Handsender ist der im Antrieb eingebaute SOMloq2-Empfänger nicht abwärtskompatibel. Dem entsprechend funktionieren nur SOMloq2 fähige Handsender. Ältere nur zu SOMloq Rolling Code kompatible Sender sind nicht geeignet.

EAN: 4015862034588
