Hörmann Schlupftürkontakt, N80, DF98

Beschreibung zu Hörmann Schlupftürkontakt, N80, DF98

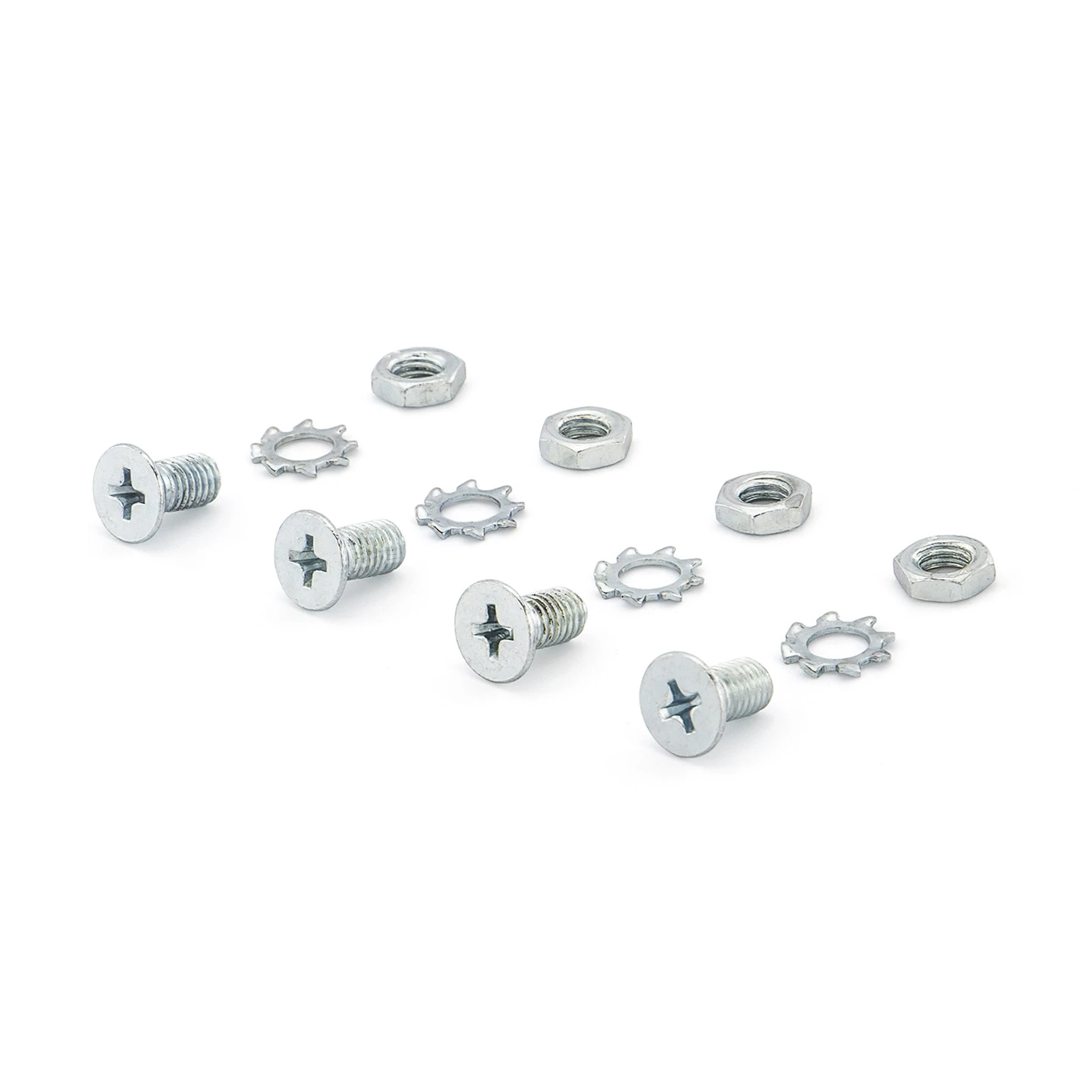

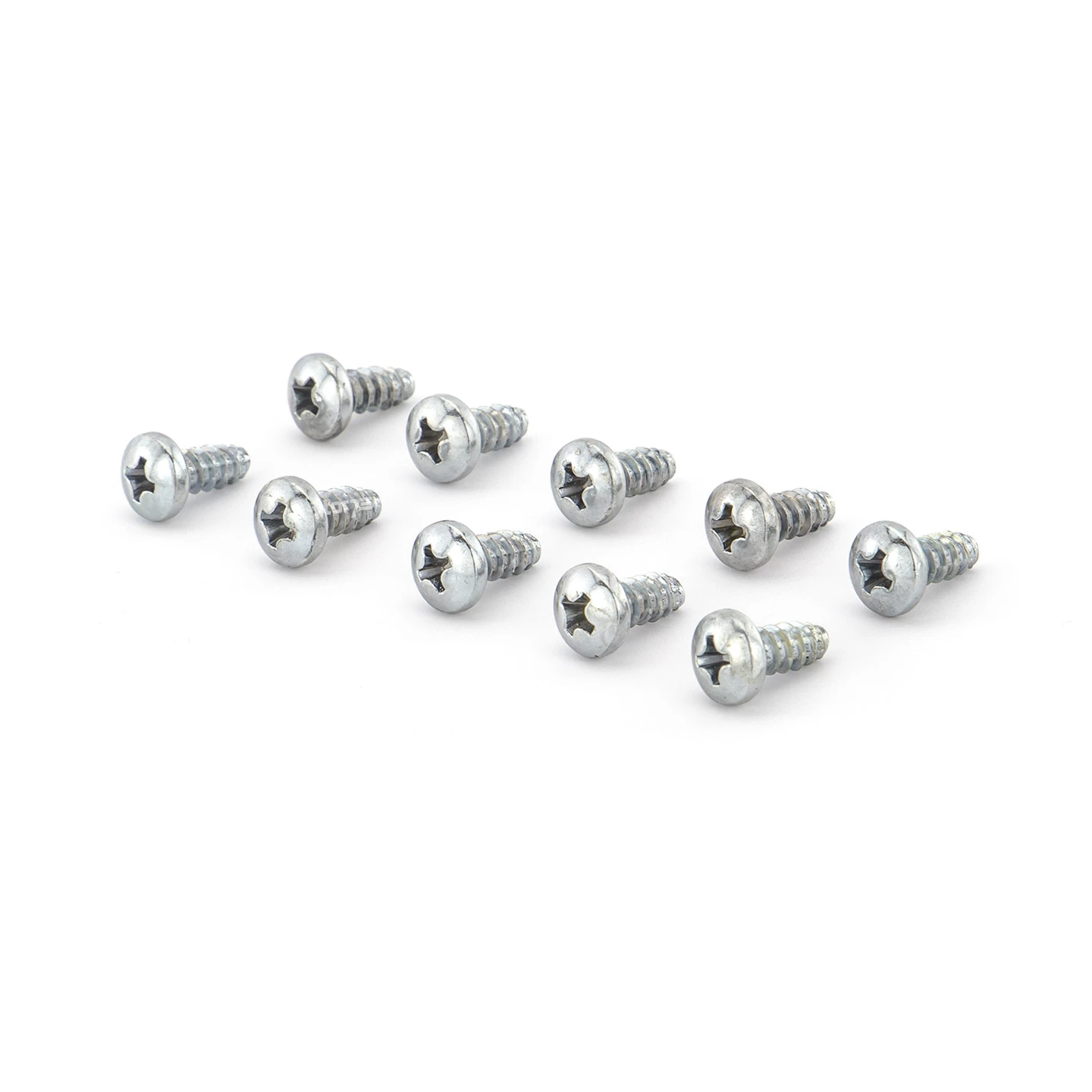

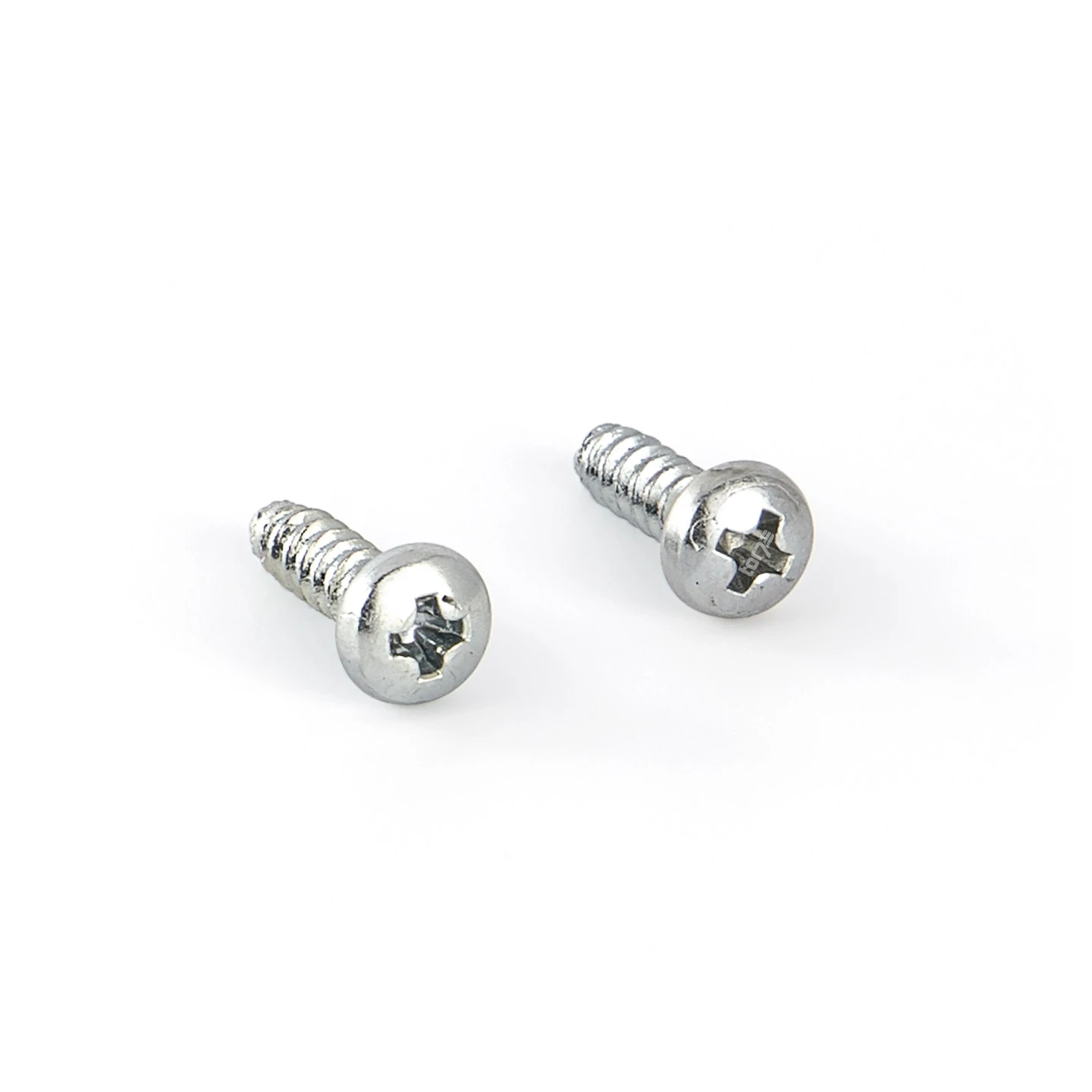

Der Hörmann Schlupftürkontakt eignet sich zur Verwendung an Hörmann Schwingtoren der Ausführung N80 und DF98, die mit einer Schlupftür ausgestattet sind. Der Kontakt ist hierfür zuständig, eine Zustandsabfrage vorzunehmen und die Torfahrt durch den Antrieb im geöffneten Zustand der Schlupftür zuverlässig zu unterbinden. So werden schwerwiegende Schäden am Schwingtor vermieden und die Torfahrt kann ausschließlich bei bestehendem Kontakt erfolgen. Der Schlupftürkontakt kann an geeigneter Stelle mit dem beiliegenden Befestigungsmaterial montiert und anschließend über die ebenfalls enthaltene Verbindungsleitung mit dem Antrieb verbunden werden. Dieses Komplettset beinhaltet also alle für die Inbetriebnahme notwendigen Einbaumaterialien.

Lieferumfang

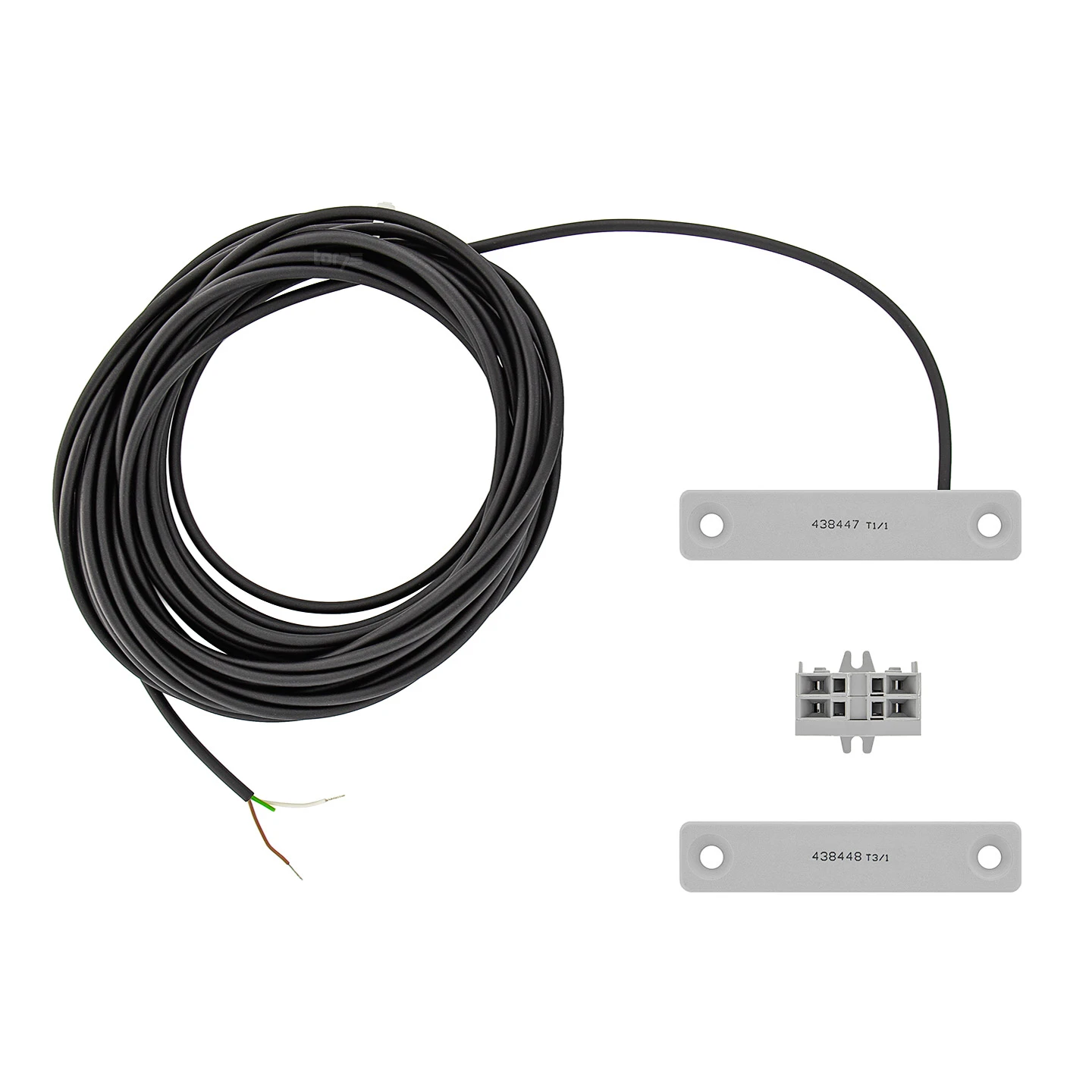

• Hörmann Schlupftürkontakt für N80 und DF98

Funktionsweise des Hörmann Schlupftürkontakt

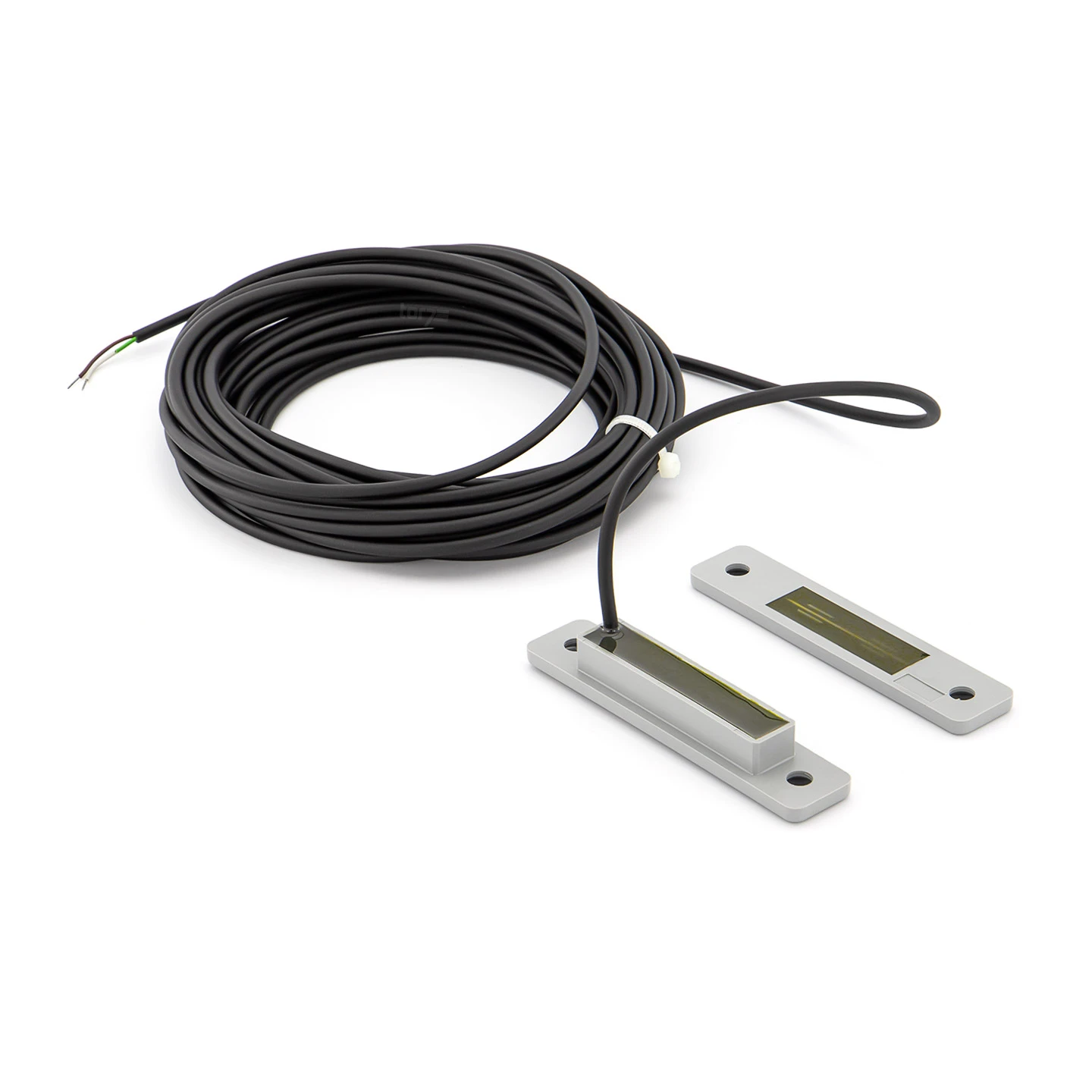

Der Schlüpftürkontakt und der Magnet werden am Garagentor und an der Schlupftür so platziert, dass sie sich genau gegenüberstehen. In dieser Stellung, also im komplett geschlossenem Zustand, ist der Schaltkreis geschlossen und die Torfahrt kann jederzeit erfolgen. Wird die Tür jedoch geöffnet, wird der Schaltkreis sofort unterbrochen und der Kontakt unterbindet die Torfahrt. Sollte die Tür während einer Torbewegung geöffnet werden, sorgt auch hier der Schlupftürkontakt für einen sofortigen Stop des Garagentorantriebs.

Kompatible Hörmann Schwingtore und Garagentorantriebe

• Schwingtore N 80 und DF 98 mit Schlupftür
• Garagentorantriebe ProMatic und SupraMatic der Serien 2 und 3 mit vorhandener X30-Systembuchse
• Garagentorantriebe ProMatic und SupraMatic der Serie 4; Anschluss über den SE2-Steckplatz, der sich neben dem Bus-Steckplatz befindet
