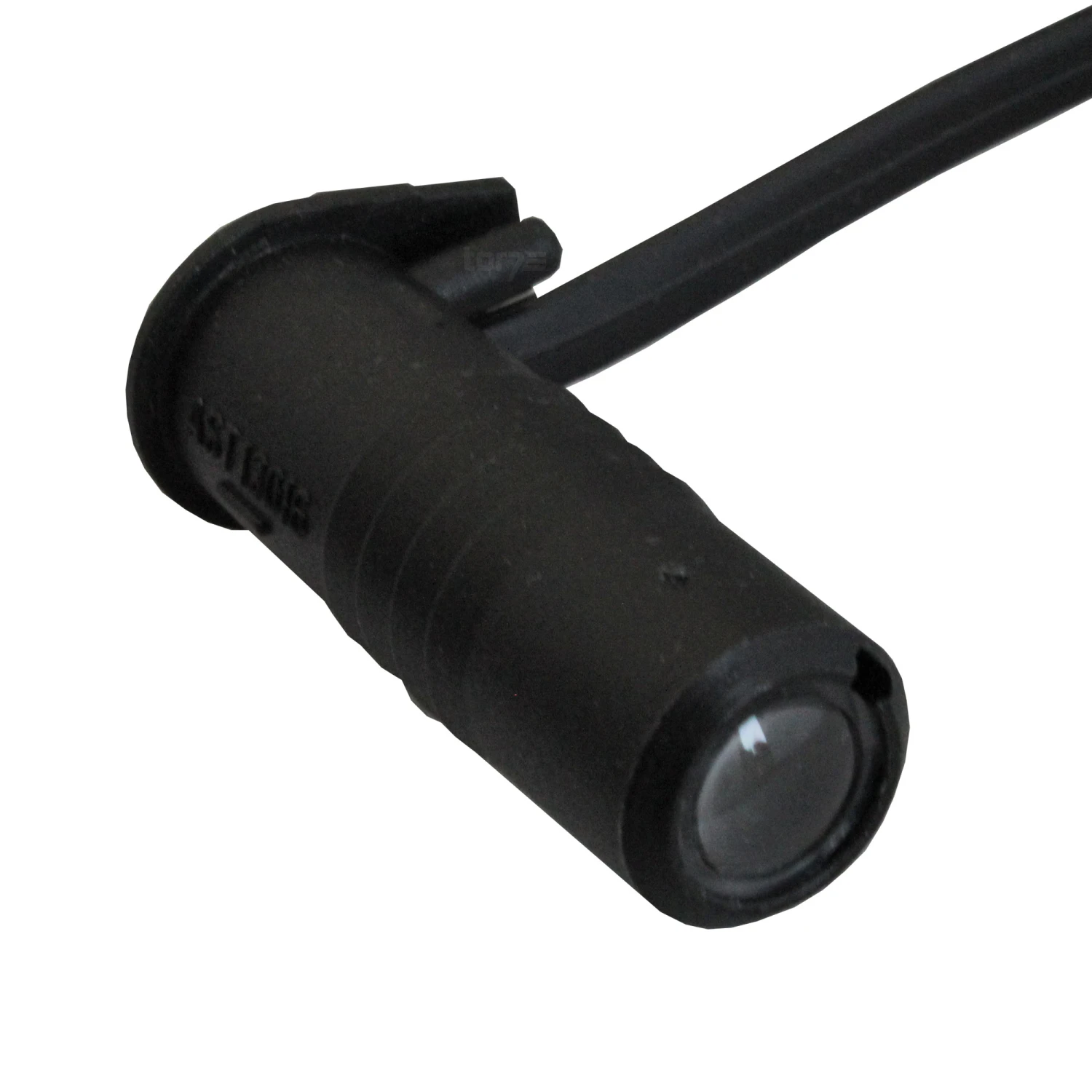

Hörmann Opto-Sensor, Empfänger Für SKS

Beschreibung zu Hörmann Opto-Sensor, Empfänger für SKS

Der hier angebotene Optosensor SKS-Empfänger gehört zu einer Hörmann Schließkantensicherung, welche als zusätztliche Sicherheitseinrichtung an folgenden Antrieben genutzt werden kann: Industrietorantriebe WA 300, WA 400, WA 400-M, ITO 400 und auch SupraMatic der Serien 2 und 3.

Lieferumfang

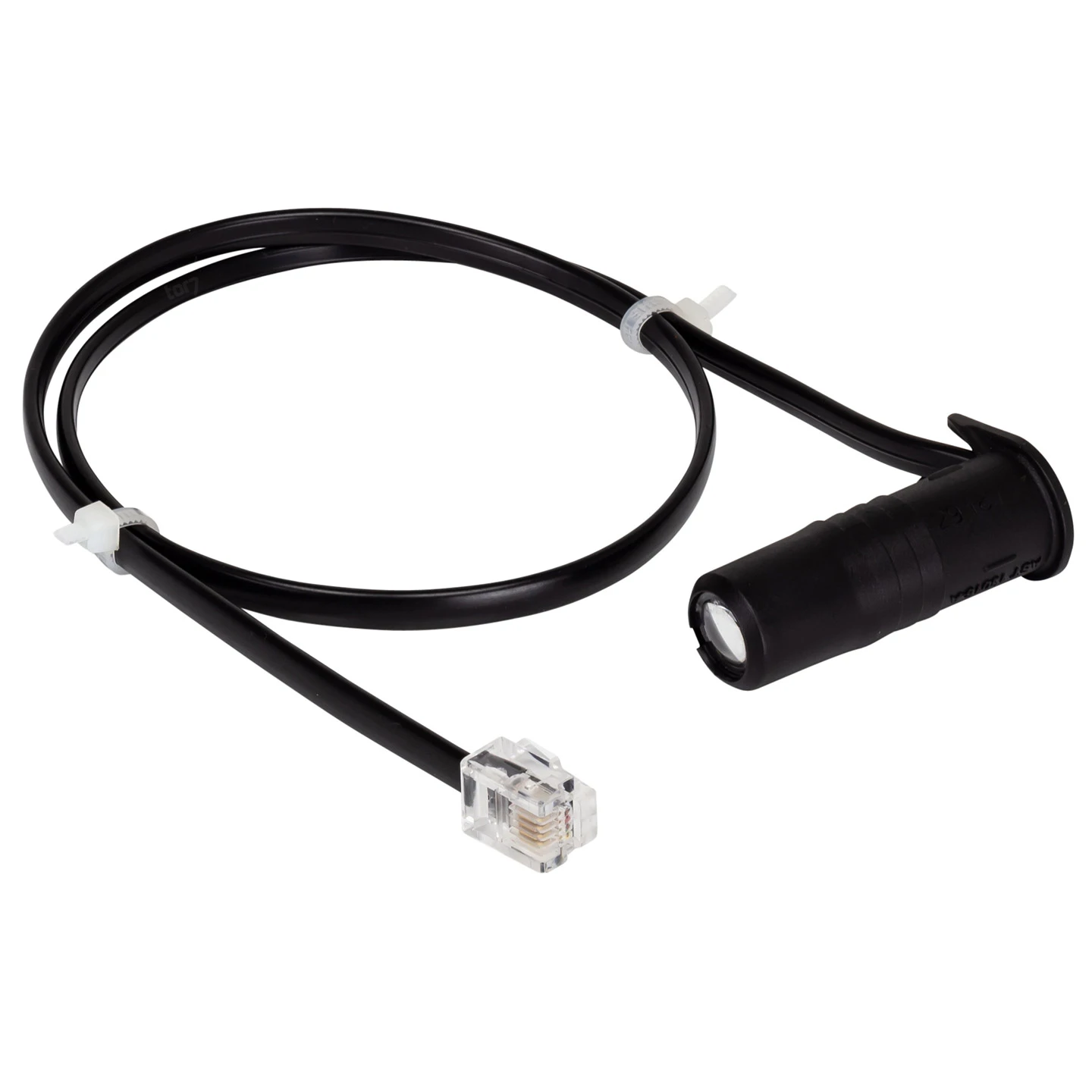

• Opto-Sensor Empfänger SKS mit 500 mm Leitung

Mit der Schließkantensicherung lassen sich schwere Unfälle vermeiden. Bei Berührung des Tores mit einem Körperteil oder Gegenstand unterbricht sie sofort den Torlauf. Das Tor wird umgehend wieder nach oben gefahren. Für diese Funktion benötigt die Sicherheitseinrichtung einen Sender und einen dazugehörigen Empfänger. Beide Optosensoren werden seitlich eines Torabschlussprofils angebracht. Das Abschlussprofil muss dabei hohl sein, damit beide Sensoren Sichtkontakt zueinander haben.

Der Empfänger registriert die vom Sender während des Torlaufs permanent übertragenen optischen Impulse so lange, bis das Tor geschlossen ist. Wird während des Torlaufs die Torunterkante berührt, wird der Sichtkontakt zwischen beiden Sensoren unterbrochen, das heißt: Der Empfänger erhält keine Signale mehr vom Sender. Die Schließkantensicherung löst aus und der Torlauf reversiert.

Optosensor Empfänger als Ersatzteil

Eine Schließkantensicherung kann nur dann korrekt funktionieren, wenn sich alle zugehörigen Teile in einem einwandfreien Zustand befinden. Das sollte regelmäßig überprüft werden. Ist ein zugehöriges Bauteil defekt, kann es sein, dass die Schließkantensicherung bei Berührung mit der Torunterkante nicht mehr auslöst. Für diesen Fall bietet der Hersteller die meisten Bauteile seiner Schließkantensicherungen auch als Ersatzteil an. Liegt der Defekt also am Empfänger, lässt sich dieser ganz leicht durch das hier vorgestellte Ersatzteil austauschen. Bitte beachten Sie vor einem Austausch die Farbe der Anschlussleitungen. Der hier angebotene Empfänger besitzt eine schwarze Leitung und ist inkompatibel zu Sensoren mit grauen Kabeln. Darüber hinaus lässt sich der Optosensor nicht an Funk-Anschlusseinheiten anschließen. Für den Einsatz an einer Schließkantensicherung Anschlusseinheit S4 ist der Optosensor jedoch geeignet.

Opto-Sensor Empfänger als Teil einer Anschlusseinheit S4 Schließkantensicherung

Die Schließkantensicherung Anschlusseinheit S4 ist speziell für Garagentore mit einem SupraMatic Garagentorantrieb der Serien 2 und 3 vorgesehen. Diese Sicherheitseinrichtung besteht im Wesentlichen aus dem hier angebotenen Empfänger, dem dazugehörigen Sender (Art-Nr. 638248), der Platine SKS Norm (Art-Nr. 538573), einem zur Platine passenden Leergehäuse und der Wendelleitung AT2 mit Systemstecker (Art-Nr. 436224). Zusätzlich benötigen Sie an Ihrem Garagentor ein geeignetes Torabschlussprofil, an welchem die Optosensoren angebracht werden können. Die Anschlusseinheit S4 ist für Torantriebe der Serie 1 nicht geeignet, da diese nicht über den HCP1-Bus-Anschluss verfügen. Ebenso kann dieser Typ Schließkantensicherung nicht für ein Tor mit Schlupftür verwendet werden.

Technische Daten

• Optosensor Empfänger für Industrietorantriebe WA 300, WA 400, WA 400-M und ITO 400

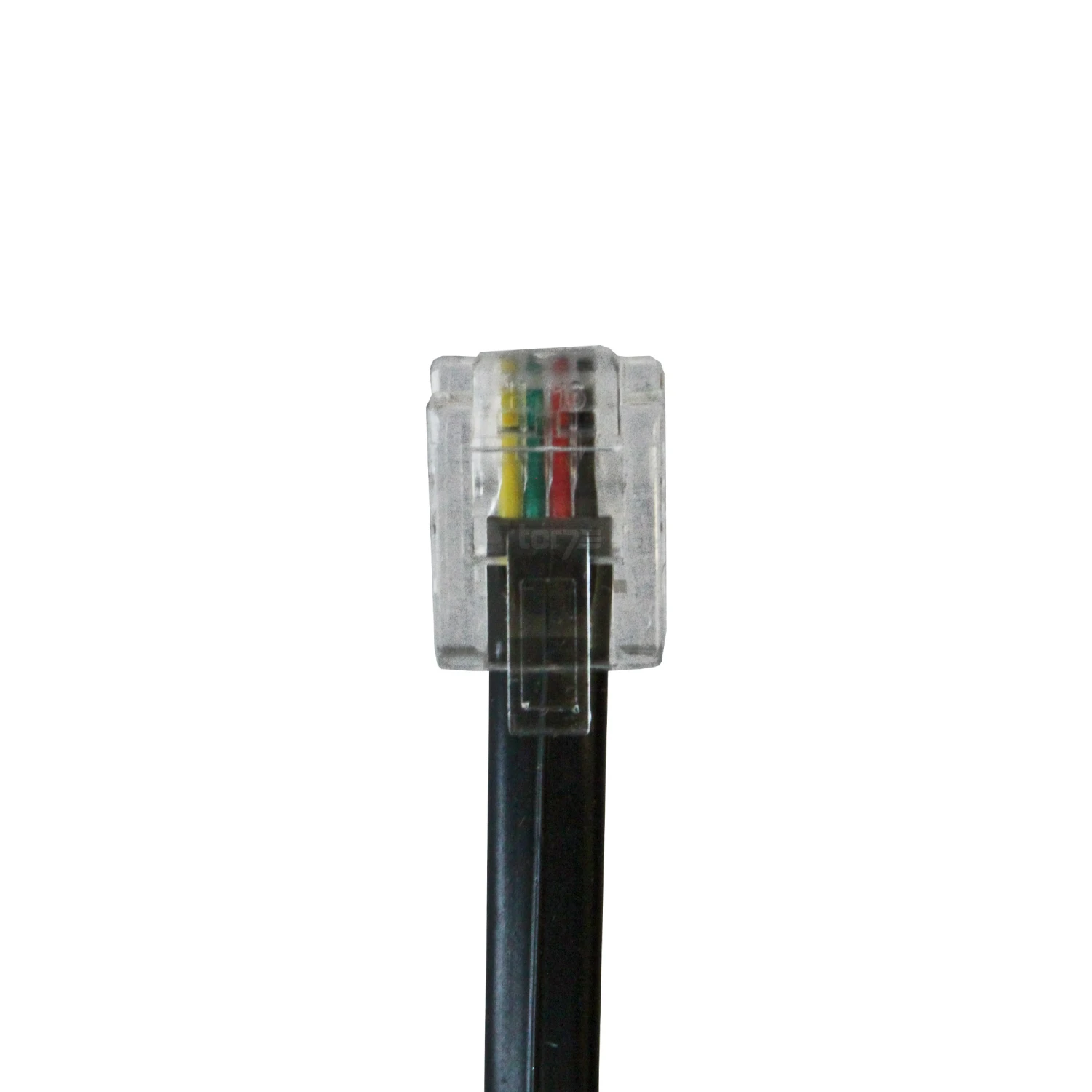

• Anschluss über HCP1-Bus-Steckplatz am Antrieb
• auch für Anschlusseinheit S4 Schließkantensicherung
• nicht für Tore mit Schlupftür

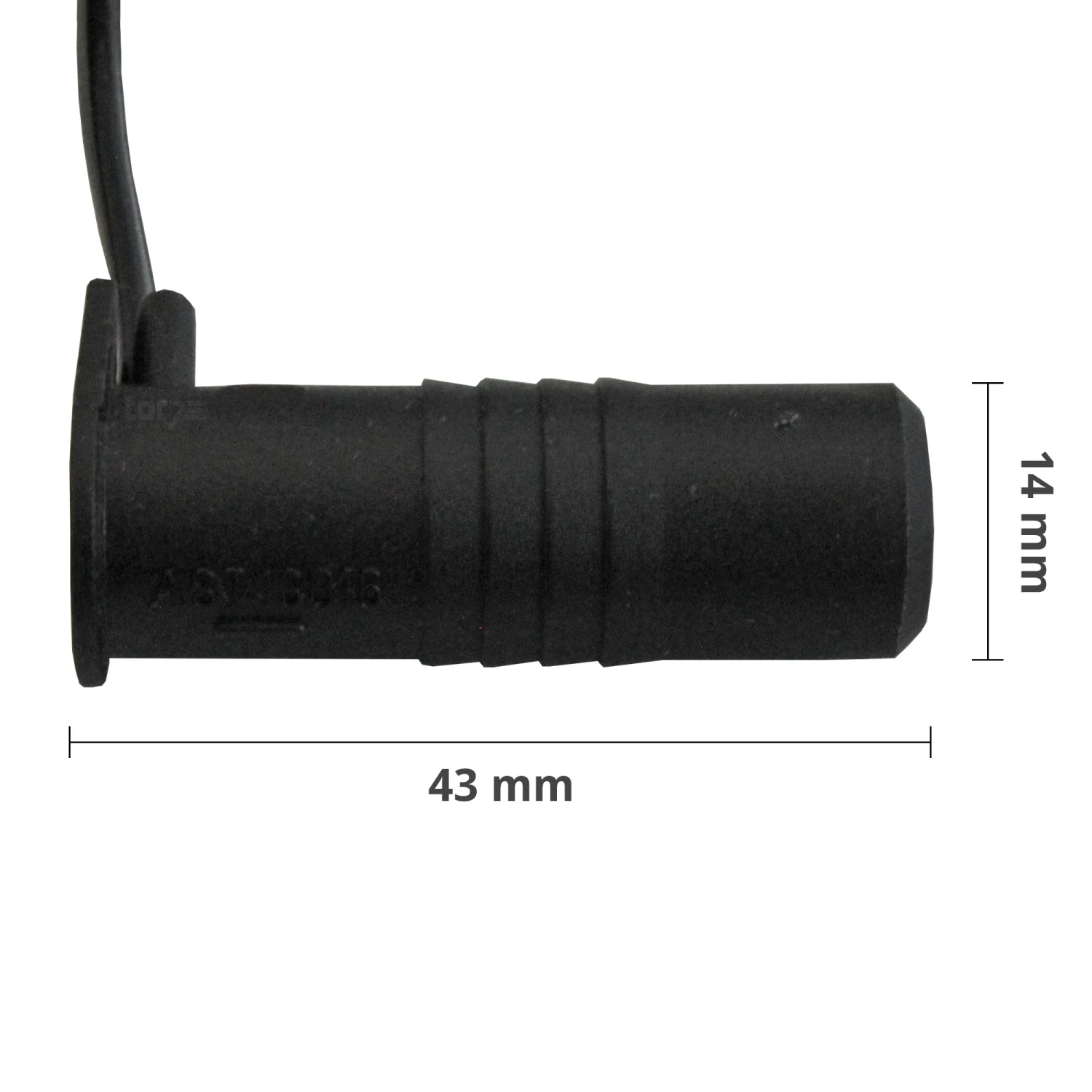

• Durchmesser des Empfängers: 14 mm
• Länge des Sensors: 43 mm
• Anschlussleitung: 500 mm
• Farbe Anschlussleitung und Vergussmasse: schwarz

EAN: 4042533207262
