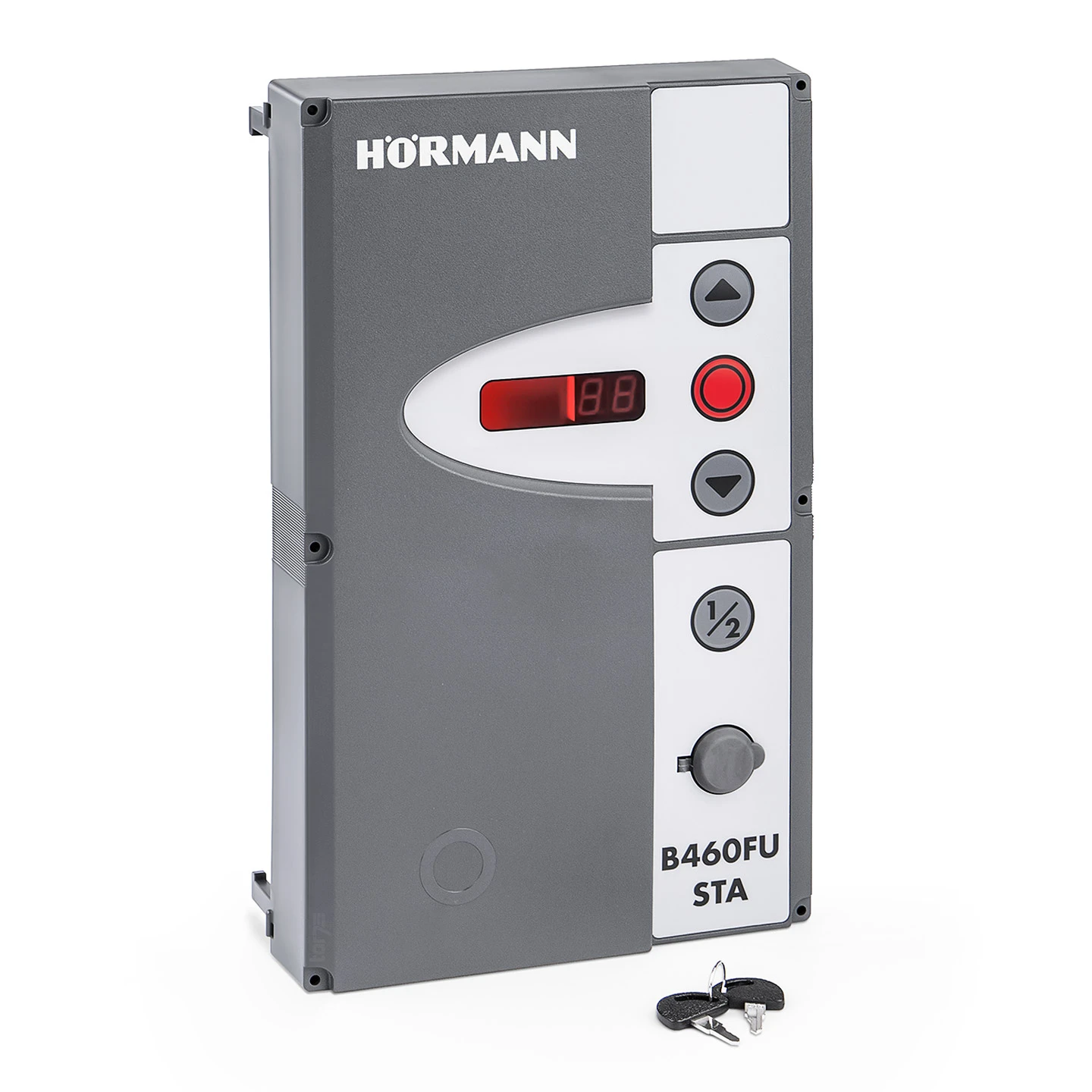

Hörmann Gehäusedeckel B460 FU – STA

Beschreibung zu Hörmann Gehäusedeckel B460 FU – STA

Bei dem in diesem Angebot erhältlichen Ersatzteil handelt es sich um den Gehäusedeckel der Industrietorsteuerung B460 FU – STA, die ausschließlich bei den Schiebetorantrieben STA 400 eingesetzt wird. Der Deckel dient einerseits als Abschluss des innerhalb der Antriebshaube befindlichen separaten Steuerungsgehäuses. Auf der anderen Seite beherbergt dieser eine 2-fach-7-Segmentanzeige sowie eine eingebaute Folientastatur, über welche sich der Schiebetorantrieb programmieren und auch bedienen lässt.

Lieferumfang

• 1 x Hörmann Gehäusedeckel B460 FU – STA
• inkl. 2-fach-7-Segmentanzeige
• inkl. Folientastatur

Jeder neue Hörmann Industrie-Schiebetorantrieb STA 400 wird zusammen mit der erforderlichen Antriebssteuerung B460 FU – STA ausgeliefert. Diese Steuerung ist speziell für Schiebetorantriebe entwickelt worden und auch nur für diese einsetzbar. Sie besteht im Wesentlichen aus der eigentlichen Steuerungseinheit, einem separaten Steuerungsgehäuse sowie einem Hauptschalter. Im Deckel des Steuerungsgehäuses ist eine Folientastatur integriert, die zur Programmierung und Bedienung des Torantriebs dient.

Der Betrieb der Industrietorsteuerung ist somit nur mit einem funktionierenden Gehäusedeckel B460 FU – STA möglich. Ist dieses Bauteil defekt, so muss es zwingend gegen das hier erhältliche Ersatzteil ausgetauscht werden. Die Folientastatur umfasst die Bedienelemente Tor-Auf, Stopp, Tor-Zu und ½-Auf, die sowohl zum Programmieren als auch zum Bedienen des Antriebs verwendet werden können. Eine ebenfalls mit im Deckel eingebaute 2-fach-7-Segment-Anzeige dient zur Anzeige der jeweils ausgewählten Programmier- und Betriebsmenüs. Der Anschluss der integrierten Tastatur erfolgt über den X50-Steckplatz an der Steuerungseinheit.

Zusätzlich zur Tastatur ist ein kleines Miniaturschloss eingebaut, mit welchem sich die angeschlossenen Bedienelemente ein- und ausschalten lassen. Optional lässt sich dieses gegen einen Profilhalbzylinder austauschen. Zudem wird der separat erhältliche Hauptschalter ebenfalls auf dem Gehäusedeckel angebracht. Ein solcher Schalter ist dafür erforderlich, den Antrieb, etwa im Falle einer Wartung, komplett auf stromlos zu stellen.

Da der Gehäusedeckel passgenau auf das Gehäuse der Steuerung B460 FU – STA abgestimmt ist, kann dieser für keine andere Steuerung aus der 460er-Reihe verwendet werden. Somit ist er nicht für den Wellenantrieb WA 400 sowie auch nicht für den Industrietorantrieb ITO 400 geeignet. Der Deckel passt zudem nicht zu den Gehäusen anderer Schiebetorantriebe aus der STA-Reihe und auch nicht zur LineaMatic-Reihe.

EAN: 4042533410563
